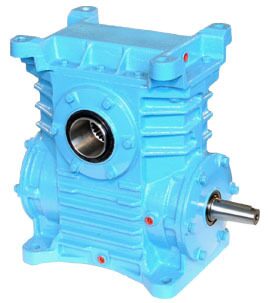

Редуктор 1Ч-160

Технические характеристики

Передаточное число, ном.		8	10	12,5	16	20	25	31,5	40	50	63	80	100	110
Частота вращения входного вала,об/мин		1500
Номинальный крутящий момент на выходном валу, Тном, Н*м		1860	1760	1670	2190	1860	1860	2460	2080	1860	1760	1480	1200	1100
Подводимая расчетная мощность, кВт		37,1	28,3	21,8	22,5	15,7	12,9	14,1	9,7	7,3	5,7	3,9	3,8	3,3
КПД, %		94	93	92	91	89	86	83	80	76	73	71	58	47
Допускаемая радиальная нагрузка, Н	Входной вал	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	1200	433	395
Допускаемая радиальная нагрузка, Н	Выходной вал	12150	12150	12150	12150	12150	12150	12150	12150	12150	12150	12150	8660	8291
Корректированный уровень звуковой мощности, дБА		94
Масса, кг не более		120
Номинальный крутящий момент на выходном валу дан при повторно кратковременном режиме ПВ 40%

Габаритные и присоединительные размеры

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1(2), вариант расположения червячной пары 1

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 2, вариант расположения червячной пары 1

Вариант сборки 51(52,53,56,61,62,63,66), вариант крепления 3(4), вариант расположения червячной пары 4(3)

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 5, вариант расположения червячной пары 5

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 1, исполнение с опорным фланцем вариант крепления 3(4)

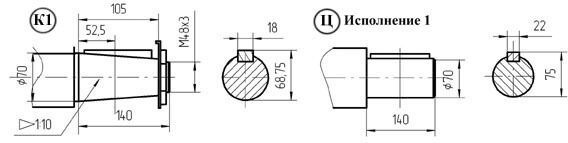

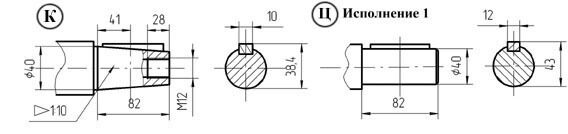

Выходные концы валов
