Фекальные ЦМК



          ЦМК 16-27                      ЦМК 16-32

Описание

Передвижной погружной моноблочный центробежный электронасос предназначен для откачивания бытовых (фекальных) и производственных сточных вод температурой до 45°С с рН 6-8, плотностью до 1050 кг/мЗ, содержащих механические примеси (абразивные частицы) до 1% по объёму размером не более 5 мм, а также отдельные неабразивные механические включения размером не более 20 мм.

Электронасос используется в качестве передвижного средства для аварийной откачки сточных вод из канализационных колодцев, подвалов, сборников и т.п., а также для работы в специально приспособленных канализационных колодцах, включенных в малые системы канализации..

Электронасос не  предназначен  для   перекачивания жидкостей во взрыво- и пожароопасных условиях.

Климатическое исполнение и категория размещения электронасоса - У по ГОСТ 15150-69.



Технические характеристики

Параметры ЦМК 7-4 ЦМК 16-6 ЦМК 16-27 ЦМК 16-32 ЦМК 40-25 ЦМК 50-40 ЦМК 130-22 ЦМК 140-15 ЦМК 200-15
Подача, м3 7 16 16 16 40 50 130 140 200
Напор, м 4 6 27 32 25 40 22 15 15
Подпор, м, не менее 0,2 0,4 0,5
Частота вращения, (синхронная), с-1 (об/мин) 50 (3000)
Частота тока, Гц 50
Напряжение, В 380
Потребляемая мощность, кВт 1 1,3 3,2 3,5 7,0 11,0 11 10,5 21
Потребляемый ток, А 2,8 3,2 6,0 6,5 12,0 20,0 20,0 19 38
КПД, % 22 24 37 43 40 55 60 60 65
Масса, кг 40 40 45 70 90 100 105 105 200

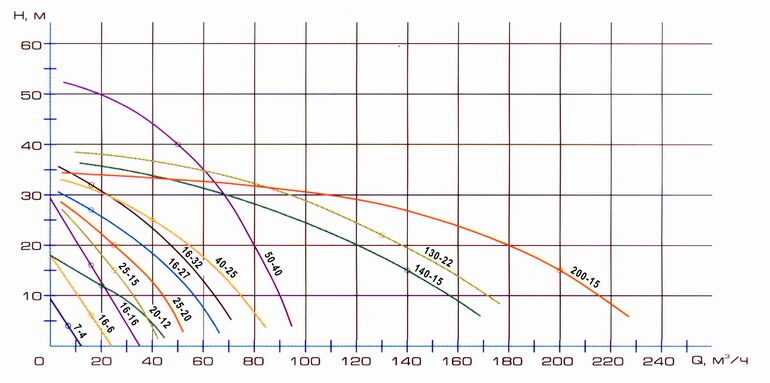

Характеристика электронасосов при перекачивании воды плотностью 1000 кг/м3





Габаритный чертеж электронасоса типа ЦМК

Обозначение электронасоса

Высота, L, мм

Максимальный поперечный размер, В, мм

Условный проход шланга, Dy, мм

Присоединительный диаметр отверстий для патрубка, D, мм

Размер отверстий для резьб, М, мм

Количество отверстий

Масса в сборе, не более, кг

ЦМК 7-4

540

320

50

98

М8-6Н

3

40

ЦМК 16-6

540

320

50

98

М8-6Н

3

40

ЦМК 16-27

600

320

50

98

М8-6Н

3

45

ЦМК 16-32

600

320

50

98

М8-6Н

3

70

ЦМК 40-25

765

350

100

133

М10-6Н

3

90

ЦМК 50-40

795

385

100

133

М10-6Н

3

100

ЦМК 130-22

1216

588

100

133

М10-6Н

3

105

ЦМК 140-15

1216

588

100

133

М10-6Н

4

105

ЦМК 200-15

1220

600

100

133

М10-6Н

4

200
