Скважинные насосы ЭЦВ

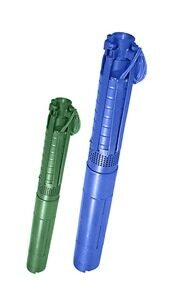

фото:

описание:

Агрегат электронасосный ЭЦВ предназначен для подъема питьевой воды из артезианских скважин с целью осуществления городского, промышленного и сельскохозяйственного водоснабжения, орошения и других подобных действий.

конструктивные особенности:

Агрегат состоит из асинхронного электродвигателя, и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой. Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках. В днище электродвигателя расположен упорный подшипник, воспринимающий осевую нагрузку. На входе в насосную часть установлена защитная сетка-фильтр, предохраняющая насос от попадания крупных механических частиц. Электродвигатель водозаполненный с короткозамкнутым ротором, с синхронной частотой вращения 3000 об/мин. "Беличья клетка" ротора выполнена из меди. Обмотка статора выполнена водостойким проводом. Охлаждение электродвигателя осуществляется перекачиваемой водой. Агрегат подключается к трехфазной сети 380 В, 50 Гц через станцию управления и защиты, предохраняющую электродвигатель от работы в нештатных режимах. Подключение производить кабелем ВПВ сечением, соответствующим потребляемому току.

маркировка:

Условные обозначения электронасосного агрегата:

Например:

ЭЦВ8-40-90, где:

ЭЦВ - тип электроагрегата;
8 - внутренний диаметр обсадной трубы в дюймах;
40 - номинальная подача, м³/ч;
90 - номинальный напор, м.

n	Марка насоса	кВт	Подача (м3/час)	Напор (м)	А	мм	кг
1	ЭЦВ 4-2,5-65	1.1	2.5	65	3.8	810	18
2	ЭЦВ 4-2,5-80	1.1	2.5	80	4.2	890	19
3	ЭЦВ 4-2,5-100	1.5	2.5	100	6.5	1190	27
4	ЭЦВ 4-2,5-120	2.2	2.5	100	8	1350	33
5	ЭЦВ 4-6,5-70	2.2	6.5	70	8	1265	28.5
6	ЭЦВ 4-6,5-85	3	6.5	85	11	1480	32.5
7	ЭЦВ 4-6,5-115	4	6.5	115	12	1700	38.5
8	ЭЦВ 4-6,5-130	5.5	6.5	130	14.5	1980	42
9	ЭЦВ 4-6,5-150	5.5	6.5	150	16	2130	44
10	ЭЦВ 4-10-40	3	10	40	9.5	1175	29
11	ЭЦВ 4-10-55	3	10	55	9.5	1315	31
12	ЭЦВ 4-10-70	4	10	70	10	1530	35
13	ЭЦВ 4-10-85	5.5	10	85	13	1760	41
14	ЭЦВ 4-10-95	5.5	10	95	15	1980	42
15	ЭЦВ 4-10-110	5.5	10	110	16	2130	44
16	ЭЦВ 5-4-75	2.2	4	75	6.5	1200	42
17	ЭЦВ 5-4-125	3	4	125	11	1540	52
18	ЭЦВ 5-4-160	4	4	160	12	1930	66
19	ЭЦВ 5-6,5-80	3	6.5	80	10	1380	49
20	ЭЦВ 5-6,5-120	4	6.5	120	12	1860	67
21	ЭЦВ 6-4-70	2.2	4	70	4.6	1030	55
22	ЭЦВ 6-4-130	4	4	130	8	1300	64
23	ЭЦВ 6-4-190	4	4	190	10	1450	65
24	ЭЦВ 6-6.5-60	2.2	6.5	60	5.5	1045	56
25	ЭЦВ 6-6,5-85	4	6.5	85	8	1240	66
26	ЭЦВ 6-6,5-125	4	6.5	125	10	1370	68
27	ЭЦВ 6-6,5-140	5.5	6.5	140	11	1410	72
28	ЭЦВ 6-6,5-185	7.5	6.5	185	14	1650	83
29	ЭЦВ 6-6.5-225	7.5	6.5	225	18	1780	87
30	ЭЦВ 6-10-50	2.2	10	50	5.8	1015	55
31	ЭЦВ 6-10-80	4	10	80	8	1200	66
32	ЭЦВ 6-10-110	5.5	10	110	12	1320	68
33	ЭЦВ 6-10-140	6.3	10	140	13.5	1470	72
34	ЭЦВ 6-10-185	8	10	185	18.5	1750	89
35	ЭЦВ 6-10-235	11	10	235	24	1960	94
36	ЭЦВ 6-10-350	13	10	350	35	2480	121
37	ЭЦВ 6-16-75	5.5	16	75	16	1355	70
38	ЭЦВ 6-16-90	6.3	16	90	15	1430	72
39	ЭЦВ 6-16-110	7.5	16	110	20	1615	80
40	ЭЦВ 6-16-140	11	16	140	26	1850	91
41	ЭЦВ 6-16-160	13	16	160	30	2000	103
42	ЭЦВ 6-16-190	13	16	190	34	2200	110
43	ЭЦВ 8-16-140	11	16	140	25	1440	93
44	ЭЦВ 8-16-140 чрк	11	16	140	24	1290	106
45	ЭЦВ 8-16-160	11	16	160	30	1590	107
46	ЭЦВ 8-16-180 чрк	13	16	180	35	1440	124
47	ЭЦВ 8-16-180	13	16	180	32	1650	110
48	ЭЦВ 8-16-200	22	16	200	36	1620	135
49	ЭЦВ 8-16-260	22	16	260	45	1270	142
50	ЭЦВ 8-25-55	5.5	25	55	15	1100	67
51	ЭЦВ 8-25-70	7.5	25	70	18	1220	76
52	ЭЦВ 8-25-100	11	25	100	27	1410	90
53	ЭЦВ 8-25-100 чрк	11	25	100	24	1220	100
54	ЭЦВ 8-25-125	13	25	125	33	1570	102
55	ЭЦВ 8-25-125 чрк	13	25	125	30	1330	115
56	ЭЦВ 8-25-150	17	25	150	37	1545	128
57	ЭЦВ 8-25-150 чрк	17	25	150	35	1435	123
58	ЭЦВ 8-25-180	18.5	25	180	49	1660	132
59	ЭЦВ 8-25-230	22	25	230	60	1840	142
60	ЭЦВ 8-25-300	32	25	300	72	2200	177
61	ЭЦВ 8-40-60	11	40	60	25	1310	84
62	ЭЦВ 8-40-60 нрк	11	40	60	25	1310	87
63	ЭЦВ 8-40-60 чрк	11	40	60	24	1150	98
64	ЭЦВ 8-40-90	11	40	90	36	1440	120
65	ЭЦВ 8-40-90 нрк	17	40	90	36	1440	127
66	ЭЦВ 8-40-90 чрк	17	40	90	33	1260	110
67	ЭЦВ 8-40-120	22	40	120	48	1490	126
68	ЭЦВ 8-40-120 чрк	22	40	120	48	1490	135
69	ЭЦВ 8-40-120 арк	22	40	120	-	-	-
70	ЭЦВ 8-40-125 чрк	20	40	120	46	1440	125
71	ЭЦВ 8-40-150	27	40	150	56	1790	157
72	ЭЦВ 8-40-150 нрк	27	40	150	56	1790	170
73	ЭЦВ 8-40-150 чрк	25	40	150	54	1640	140
74	ЭЦВ 8-40-180	32	40	180	63	1920	159
75	ЭЦВ 8-40-180 нрк	32	40	180	63	1920	172
76	ЭЦВ 8-40-180 чрк	32	40	180	63	1740	150
77	ЭЦВ 8-65-70	22	65	70	49	1735	115
78	ЭЦВ 8-65-90	33	65	90	65	2090	198
79	ЭЦВ 8-65-110	33	65	110	70	2165	201
80	ЭЦВ 8-65-145	45	65	145	100	2500	232
81	ЭЦВ 8-65-180	45	65	180	108	2660	240
82	ЭЦВ 10-65-65 нрк	22	65	65	45	1310	135
83	ЭЦВ 10-65-65 чрк	22	65	65	42	1180	130
84	ЭЦВ 10-65-100 чрк	32	65	110	62	1360	150
85	ЭЦВ 10-65-110 нрк	32	65	110	65	1640	220
86	ЭЦВ 10-65-150 нрк	45	65	150	77	1840	257
87	ЭЦВ 10-65-175 нрк	45	65	175	93	1920	265
88	ЭЦВ 10-65-200 нрк	50	65	200	106	2000	285
89	ЭЦВ 10-65-225 нрк	65	65	225	125	2095	290
90	ЭЦВ 10-65-250 нрк	65	65	250	135	2170	300
91	ЭЦВ 10-65-275 нрк	75	65	275	155	2320	320
92	ЭЦВ 10-100-120 нро	55	100	120	115	2200	301
93	ЭЦВ 10-120-40 нро	22	120	40	46	1320	183
94	ЭЦВ 10-120-60 нро	32	120	60	60	1615	223
95	ЭЦВ 10-120-80 нро	33	120	80	85	1700	231
96	ЭЦВ 10-120-100 нро	45	120	100	95	1930	271
97	ЭЦВ 10-120-140 нро	80	120	140	141	2280	326
98	ЭЦВ 10-160-25 нро	17	160	25	36	1315	183
99	ЭЦВ 10-160-35 нро	22	160	35	47	1485	204
100	ЭЦВ 10-160-50 нро	33	160	50	67	1615	236
101	ЭЦВ 10-160-75 нрк	45	160	75	-	-	-
102	ЭЦВ 10-160-100 нро	65	160	100	130	2175	332
103	ЭЦВ 10-160-125 нрк	80	160	125	-	-	-
104	ЭЦВ 10-160-150 нрк	90	160	150	-	-	-
105	ЭЦВ 12-160-65 нро	45	160	65	93	1620	255
106	ЭЦВ 12-160-100 нро	65	160	100	130	1800	286
107	ЭЦВ 12-160-140 нро	90	160	140	165	1970	327
108	ЭЦВ 12-160-175 нро	110	160	175	-	-	-
109	ЭЦВ 12-160-200 нро	130	160	200	-	-	-
110	ЭЦВ 12-200-35 нро	32	200	35	69	1550	235
111	ЭЦВ 12-200-105 нро	80	200	105	-	-	-
112	ЭЦВ 12-200-140 нро	110	200	140	-	-	-
113	ЭЦВ 12-200-175 нро	130	200	175	-	-	-
114	ЭЦВ 12-210-25 нрк	22	210	25	55	1260	175
115	ЭЦВ 12-210-55 нрк	45	210	55	98	1640	250
116	ЭЦВ 12-250-35 нро	37	250	35	78	1680	267
117	ЭЦВ 12-250-70 нро	75	250	70	146	2090	350
118	ЭЦВ 12-250-105 нро	110	250	105	-	-	-
119	ЭЦВ 12-250-140 нро	130	250	140	-	-	-
120	СУЗ 10	-	-	-	3-10	-	-
121	СУЗ 40	-	-	-	10-40	-	-
122	СУЗ 100	-	-	-	30-100	-	-
123	СУЗ 200	-	-	-	80-200	-	-
n	Марка насоса	кВт	Подача (м3/час)	Напор (м)	А	мм	кг
