Насосы ГНОМ взрывозащищенные
Насос ГНОМ 16-16Ex
Описание
Взрывозащищённый передвижной центробежный электронасос типа ГНОМ Ех (далее - электронасос) предназначен для откачивания загрязненных грунтовых и производственных сточных вод температурой до 35 °С с рН=5-10, плотностью до 1100 кг/м3, содержащих механические примеси до 10 % по массе и максимальным размером до 5 мм, а также с примесями сырой нефти до 10% по массе, в составе которой может быть до 3 % серы в несвободном состоянии и парафина до 7%.
Допускается применение электронасоса, для откачивания в аварийных режимах среды, содержащей до 100% сырой нефти. Продолжительность пребывания, включая работу, в таких средах не более 5 часов в течение срока службы до капитального ремонта.
Электронасос соответствует взрывозащищенному электрооборудованию группы II с взрывобезопасным уровнем взрыво-защиты, температурным классом ТЗ по ГОСТ Р 51330.0-99, видом взрывозащиты - взрывонепроницаемая оболочка подгруппы IIВ по ГОСТ Р 51330.1-99.
Маркировка взрывозащиты электронасоса 1ExdIIBT3X по ГОСТ Р 51330.0-99.
Электронасос допускается эксплуатировать во взрывоопасных зонах, классов 1 и 2, опасных по парогазовоздушным смесям категорий IIА и IIВ групп T1, T2 и ТЗ по ГОСТ Р 51330.13-99 согласно главы 7.3 "Правил устройства электроустановок", изд. 6 1998 г.
Климатическое исполнение и категория размещения электронасоса У* по ГОСТ 15150-69 при этом верхнее значение температуры окружающего воздуха не более плюс 40 °С.
Степень защиты от внешних воздействий IP68 ГОСТ 14254-80.
Технические характеристики
| Параметры |
ГНОМ 100-25ЕХ |
ГНОМ 25-20ЕХ |
ГНОМ 16-16ЕХ |
| Подача, м3/ч |
100 |
25 |
16 |
| Напор, м |
25 |
20 |
16 |
| Подпор, м, не менее |
0,4 |
| Частота вращения, (синхронная), с-1 (об/мин) |
50(3000) |
| Частота тока, Гц |
50 |
| Напряжение, В |
380 |
| Потребляемая мощность, кВт |
11,0 |
3,0 |
2,2 |
| Потребляемый ток, А |
19,0 |
6,0 |
4,8 |
| КПД, % |
55 |
48 |
46 |
| Масса, кг |
130 |
80 |
80 |
Характеристика электронасосов при перекачивании воды плотностью 1000 кг/м3

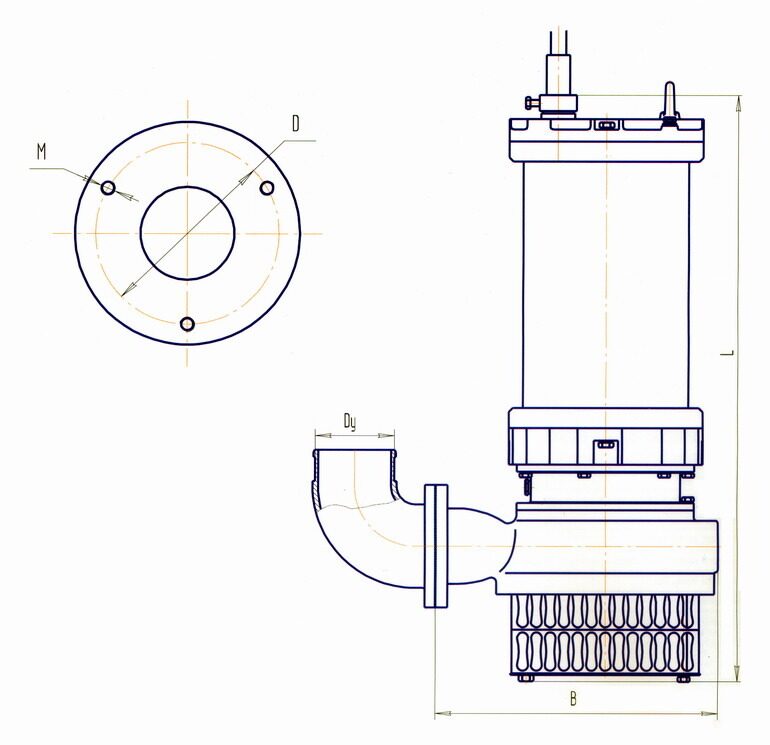

Габаритный чертеж взрывозащищенного насоса типа ГНОМ
|
Обозначение электронасоса
|
Высота, L, мм
|
Максимальный поперечный размер, В, мм
|
Условный проход шланга, Dy, мм
|
Присоединительный диаметр отверстий для патрубка, 0, мм
|
Размер отверстий для резьб, М, мм
|
Количество отверстий
|
Масса в сборе, не более, кг
|
|
ГНОМ 100-25 Ех
|
735
|
350
|
100
|
133
|
М10-6Н
|
3
|
130
|
|
ГНОМ 25-20 Ех
|
795
|
320
|
50
|
98
|
М8-6Н
|
3
|
80
|
|
ГНОМ 16-16 Ех
|
795
|
320
|
50
|
98
|
М8-6Н
|
3
|
80
|
|
